抗震型盆式支座有哪些施工条件?

浏览: 发布日期:2022-12-07

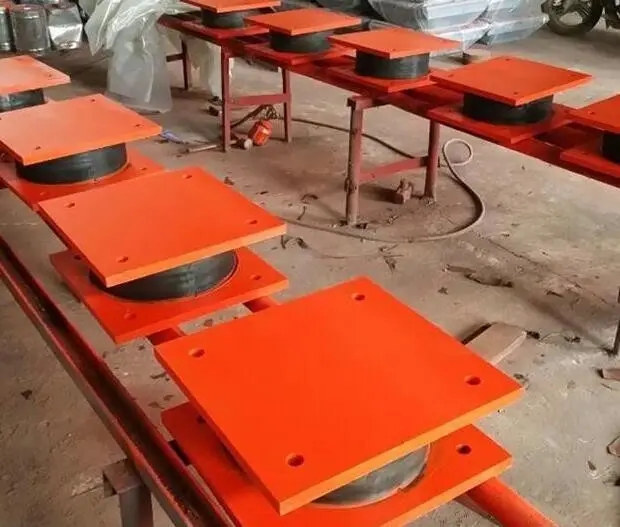

         抗震型盆式支座有固定型橡胶支座和滑动型盆式橡胶支座两种。主要用于特大型铁路、公路桥梁,设计反力达到50000kN。抗震型盆式支座有哪些施工条件?

  将橡胶块放置在钢制的凹形金属盆内,由于橡胶处于侧向约束状态,大大提高了支座的承载能力。

  利用嵌放在金属盆顶面的四氟乙烯板与不锈钢滑板相对摩擦系数小的特性,来保证支座能满足桥梁的水平位移的要求。梁的转动也通过盆内橡胶块的不均匀压缩来实现,对特大跨度桥梁特别有利,盆式支座的构造特点是在橡胶支座的胶块内部设置油腔,通过油路在支座体外测读支座反力。


              对支座下钢板预埋锚栓孔进行凿毛,预留锚栓孔的直径和深度应大于套筒直径和长度50mm~60mm,锚栓孔中心位置偏差不大于10mm,并清除孔内杂物。

  对支座下钢板锚栓进行准确定位,准确定出锚栓位置及高程。并牢牢固定,确保其牢固不位移。支座锚栓的埋置深度和外露长度应符合设计要求。支座锚栓应在其位置和标高调整准确后固结,锚栓与孔之间间隙要振捣密实。

  因锚栓已固结,浇筑过程中应不会发生位移,待支座垫石强度满足要求后,安装盆式支座。
