当桥面纵坡大于2%,而桥长大于50m时,为防止雨水积滞桥面就需要设置泄水管,每隔桥长5~15m设置一个。当桥面纵坡小于2%时,泄水管就需要设置更密一些,一般每隔1~5m设置一个。泄水管的过水面积通常每平方米桥面上不少于2×10-4~3×10-4m2。泄水管可沿行车道两侧左右对称排列,也可交错排列。泄水管离缘石的距离为0.10~0.50m
泄水管也可布置在人行道下面,。桥面水通过设在缘石或人行道构件侧面的进水孔流入泄水孔,并在泄水孔的三个周边设置相应的聚水槽,起到聚水、导流和拦截作用。为防止大块垃圾进入,堵塞泄水道,在进水的入口处设置铸铁栅盖。
(一)铸铁泄水管纵向排水孔
圆形泄水管图所示为一种构造比较完备的铸铁泄水管,适用于纵向排水具有防水层的铺装结构。泄水管的内径一般为0.10~0.15m,管子下端应伸出行车道板底面以下至少0.15~0.20m,以防渗湿主梁梁肋表面。
(二) 铸铁泄水管横向排水孔

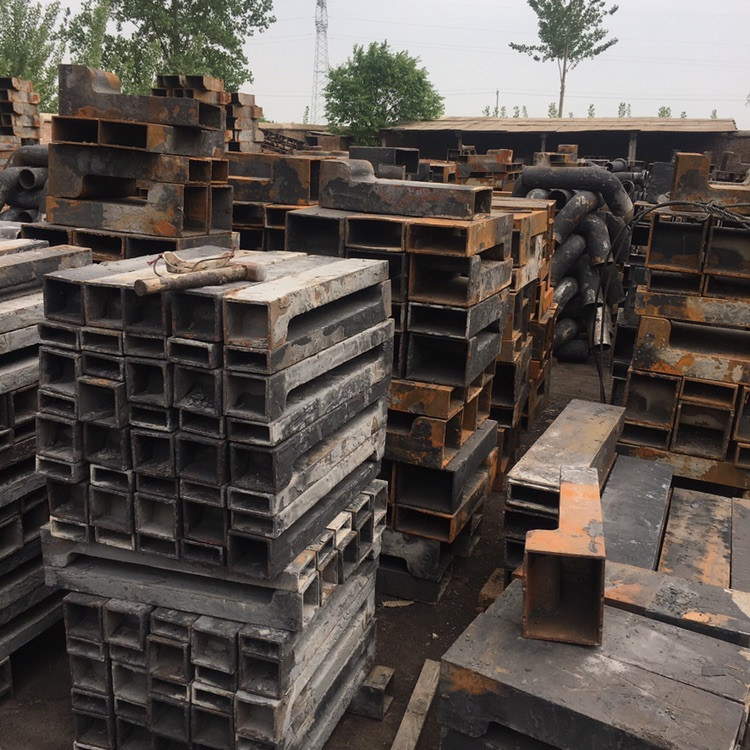

横向排水一般在墙式护栏与桥面交结处安装矩形铸铁泄水管,对于一些跨径不大,不设人行道的小桥,有时为了简化构造和节省材料,可以直接在行车道两侧的安全带或缘石上预留横向孔道,用铁管或PVC管等将水排出桥外。管口要伸出构件0.02~0.03m以便滴水。
(三)钢筋混凝土泄水管
矩形泄水管图是在做桥面时钢筋混凝土和泄水管一起预埋也可预留孔,它适用于不设防水层而采用防水混凝土的铺装构造上
